التكامل MEP في أنظمة الصلب المعيارية

المقدمة: لماذا يحدد تكامل الهندسة الكهربائية والميكانيكية الأداء المعياري

في الأنظمة الفولاذية المعيارية، لا يعد التكامل الميكانيكي والكهربائي والسباكة (MEP) مهمة تنسيق ثانوية-إنه عامل محدد يحدد ما إذا كان البناء المعياري يفي بوعوده فيما يتعلق بالسرعة والجودة والقدرة على التنبؤ.

على عكس الهياكل الفولاذية التقليدية-المبنية في الموقع، حيث يتم غالبًا تركيب أنظمة الهندسة الكهربائية والميكانيكية بعد اكتمال الإطار الهيكلي، يتطلب البناء الفولاذي المعياري تصميم عناصر الهندسة الكهربائية والميكانيكية وتنسيقها وتركيبها غالبًا داخل الوحدات المصنعة في المصنع-. يؤدي هذا التحول إلى تغيير العلاقة بين البنية والخدمات بشكل أساسي، مع التركيز بشكل أكبر على الدقة والتنسيق المبكر والتفكير على مستوى النظام-.

تستكشف هذه المقالة التحديات الفنية والمبادئ الهندسية وأفضل الممارسات لدمج أنظمة الهندسة الكهربائية والميكانيكية في الهياكل الفولاذية المعيارية، مع التركيز على الأداء -وقابلية البناء على المدى الطويل.



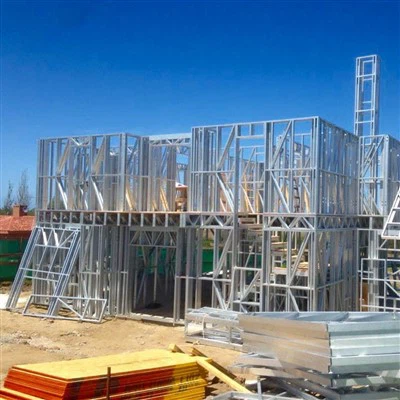

الترابط الهيكلي – MEP في أنظمة الصلب المعيارية

الهندسة الثابتة والتسامح المحدود

يتم تعريف أنظمة الصلب المعيارية بواسطة أشكال هندسية ثابتة. بمجرد مغادرة الوحدات للمصنع، تكون فرص التعديل ضئيلة. ويعني هذا القيد أن توجيه MEP يجب أن يتوافق بدقة مع الأعضاء الهيكلية والفتحات ومناطق الاتصال.

يمكن أن يؤدي التنسيق غير الكافي إلى:

التداخل بين القنوات والأنابيب والأعضاء الفولاذية

القدرة الهيكلية للخطر بسبب الاختراقات المفرطة

إعادة العمل على-الموقع مما يقوض كفاءة الوحدات

ولذلك يجب حل مشكلة التكامل مع الهندسة الكهربائية والميكانيكية في مرحلة التصميم بدلاً من تأجيلها إلى مرحلة البناء.

تحميل-تأثيرات مكونات الهندسة الكهربائية والميكانيكية

على الرغم من أن أنظمة الهندسة الكهربائية والميكانيكية يتم تصنيفها عادةً على أنها-غير إنشائية، إلا أن وزنها وسلوكها الديناميكي يؤثران على التصميم الهيكلي.

تشمل الأمثلة ما يلي:

وحدات التدفئة والتهوية وتكييف الهواء (HVAC) الكبيرة تفرض أحمالًا مركزة

تضيف مداخن السباكة العمودية الوزن التراكمي عبر الوحدات

الاهتزازات الناتجة عن المعدات الميكانيكية تؤثر على الأداء الهيكلي

في الأنظمة الفولاذية المعيارية، يجب مراعاة هذه التأثيرات ضمن مسار الحمل الهيكلي، خاصة عند تركيب مكونات الهندسة الكهربائية والميكانيكية في المصنع.



استراتيجيات تنسيق التصميم

التكامل المبكر متعدد التخصصات

يبدأ التكامل الناجح للهندسة الكهربائية والميكانيكية بالتعاون المبكر بين المهندسين الإنشائيين ومهندسي الهندسة الكهربائية والميكانيكية ومصممي الأنظمة المعيارية. أساليب التصميم التسلسلي غير متوافقة مع البناء المعياري.

وتشمل أولويات التنسيق الرئيسية ما يلي:

الشبكات المرجعية المشتركة ومستويات المسند

مناطق الهندسة الكهربائية والميكانيكية المحددة ضمن الوحدات الهيكلية

مواقع وأحجام الاختراق المتفق عليها

إن القرارات المبكرة تقلل من الصراعات النهائية وتحافظ على السلامة الهيكلية.

النمذجة الرقمية وكشف الصدام

تلعب النمذجة الرقمية المتقدمة دورًا حاسمًا في التكامل المعياري للهندسة الكهربائية والميكانيكية. تسمح نماذج التنسيق ثلاثية الأبعاد- للفرق بتصور العلاقات المكانية وتحديد الصراعات قبل بدء التصنيع.

ومع ذلك، فإن الأدوات الرقمية لا تكون فعالة إلا عندما تكون مدعومة بسير عمل هندسي منضبط. يجب أن تعكس النماذج التفاوتات الواقعية ومتطلبات التثبيت وتصاريح الصيانة بدلاً من الهندسة المثالية.



الاختراقات والفتحات الهيكلية

تأثير الاختراقات على الأداء الهيكلي

غالبًا ما يكون الاختراق عبر العوارض الفولاذية أو الأعمدة أو أنظمة الأرضية ضروريًا لتوجيه خدمات الهندسة الكهربائية والميكانيكية. يؤدي كل اختراق إلى تغيير توزيع الضغط وتقليل مساحة المقطع العرضي -الفعالة.

في الأنظمة الفولاذية المعيارية، يمكن أن تؤدي الاختراقات غير المنضبطة إلى الإضرار بما يلي:

تحميل-قدرة التحمل

مقاومة الحريق

أداء التعب

ونتيجة لذلك، يجب أن تكون مواقع الاختراق مصممة هندسيًا، وليست مرتجلة.

توحيد فتحات الهندسة الكهربائية والميكانيكية

إحدى الإستراتيجيات الفعالة هي توحيد فتحات الهندسة الكهربائية والميكانيكية عبر الوحدات. من خلال تحديد أنماط الاختراق المتكررة، يمكن للمصنعين:

تبسيط التصنيع

تحسين مراقبة الجودة

تقليل التباين الهيكلي

كما يسهل التوحيد التعديلات والصيانة المستقبلية.



التوزيع الرأسي للهندسة الكهربائية والميكانيكية في الأنظمة المعيارية

المحاذاة عبر الوحدات المكدسة

في المباني الفولاذية المعيارية متعددة-الطوابق، يجب أن تتم محاذاة أنظمة MEP العمودية بدقة عبر الوحدات المكدسة. حتى الانحرافات البسيطة في الأبعاد يمكن أن تعطل استمرارية الخدمة.

تشمل الاعتبارات الحاسمة ما يلي:

تراكم التسامح عبر واجهات الوحدة النمطية

مرونة الاتصال للرافعات الرأسية

فصل الحريق والصوت عند وصلات الوحدات

غالبًا ما تكون المحاذاة العمودية أحد الجوانب الأكثر تحديًا للتكامل المعياري للهندسة الكهربائية والميكانيكية.

مناطق الخدمة والأعمدة

توفر مناطق الخدمة المخصصة أو الأعمدة المدمجة مسارات يمكن التحكم فيها لأنظمة الهندسة الكهربائية والميكانيكية. في الأنظمة الفولاذية المعيارية، يجب أن تكون هذه المناطق مؤطرة هيكليًا ومنسقة مع عمليات الرفع والتكديس.

تعمل مناطق الخدمة -المصممة جيدًا على تحسين الموثوقية وتبسيط عملية التثبيت والصيانة على المدى الطويل-.



أنظمة التوزيع والسقف الأفقية

التكامل مع تركيبات الأرضية والسقف

يحدث التوزيع الأفقي للهندسة الكهربائية والميكانيكية عادةً داخل قاعات السقف أو أنظمة الأرضيات المرتفعة. في البناء الفولاذي المعياري، غالبًا ما تكون هذه المساحات مقيدة بحدود ارتفاع النقل والعمق الهيكلي.

يجب على المصممين تحقيق التوازن بين:

الكفاءة الهيكلية

القدرة الكهربائية والميكانيكية

المتطلبات المعمارية

يتطلب هذا التوازن تنسيقًا دقيقًا لعمق الحزمة وأنظمة الأرضية وتوجيه الخدمة.

الوصول والصيانة

تتطلب أنظمة الهندسة الكهربائية والميكانيكية الوصول المستمر للفحص والإصلاح. يجب أن تشتمل الأنظمة الفولاذية المعيارية على لوحات وصول، وأقسام سقف قابلة للإزالة، وخلوصات الخدمة دون المساس بالأداء الهيكلي أو الأداء ضد الحرائق.

يجب التعامل مع قابلية الصيانة كمعيار للتصميم، وليس كفكرة لاحقة.



اعتبارات الحريق والصوت والحرارة

فصل الحرائق والاختراقات الكهربائية والميكانيكية

تعد التجميعات المقاومة للحريق-شائعة في المباني الفولاذية المعيارية. يجب أن تحافظ عمليات اختراق الهندسة الكهربائية والميكانيكية من خلال هذه التجميعات على مقاومة الحريق من خلال التفاصيل والمواد المعتمدة.

يمكن أن يؤدي الفشل في دمج متطلبات الحماية من الحرائق مبكرًا إلى إعادة تصميم مكلفة أو عدم الامتثال.

عزل صوتي

يمكن للمعدات الميكانيكية والأنابيب أن تنقل الضوضاء والاهتزازات من خلال الإطارات الفولاذية. في الأنظمة المعيارية، حيث يتم دمج المكونات بشكل محكم، يكون التحكم الصوتي مهمًا بشكل خاص.

تشمل الاستراتيجيات الفعالة ما يلي:

حوامل عزل للمعدات

اتصالات مرنة للأنابيب

فصل -المساحات الحساسة للضوضاء



التثبيت في المصنع مقابل إكمال -الموقع

مزايا-أنظمة الهندسة الكهربائية والميكانيكية المثبتة في المصنع

يوفر تركيب أنظمة الهندسة الكهربائية والميكانيكية في المصنع العديد من المزايا:

تحسين مراقبة الجودة

تم تقليل العمالة في-الموقع

جداول البناء أقصر

ومع ذلك، يزيد التثبيت في المصنع من أهمية الدقة، حيث يصعب تصحيح الأخطاء بمجرد تسليم الوحدات.

نهج التثبيت الهجين

تتبنى بعض الأنظمة أسلوبًا مختلطًا، حيث يتم تركيب البنية التحتية الأساسية للهندسة الكهربائية والميكانيكية في المصنع، بينما تتم التوصيلات النهائية والتشغيل في-الموقع.

يوفر هذا النهج المرونة مع الحفاظ على العديد من فوائد البناء المعياري.



قيود النقل والتجميع

حماية مكونات الهندسة الكهربائية والميكانيكية أثناء النقل

مكونات الهندسة الكهربائية والميكانيكية معرضة للخطر أثناء النقل. مطلوب حماية كافية لمنع الضرر أو سوء المحاذاة أو التلوث.

يجب على المصممين مراعاة النقل-القوى المستحثة ودمج التدابير الوقائية في تصميم الوحدة.

إدارة التسامح في واجهات الوحدة النمطية

يجب أن تستوعب اتصالات MEP في واجهات الوحدة النمطية الاختلالات البسيطة مع الحفاظ على الأداء. تُستخدم بشكل شائع الموصلات المرنة ووصلات التمدد والتجهيزات القابلة للتعديل.

تعد إدارة التسامح أمرًا ضروريًا لضمان تكامل النظام الموثوق به أثناء التجميع.



أداء طويل الأمد-وقابلية للتكيف

التعديلات المستقبلية وترقيات النظام

المباني تتطور مع مرور الوقت. يجب أن تسمح الأنظمة الفولاذية المعيارية بإجراء تعديلات على الهندسة الكهربائية والميكانيكية المستقبلية دون المساس بالسلامة الهيكلية.

تدعم مناطق الخدمة الموحدة والتوجيه الذي يمكن الوصول إليه والوثائق الواضحة القدرة على التكيف على المدى الطويل-.

منظور دورة الحياة

لا يؤثر تكامل الهندسة الكهربائية والميكانيكية على البناء الأولي فحسب، بل يؤثر أيضًا على الكفاءة التشغيلية وتكلفة الصيانة وعمر المبنى. ويضمن منظور دورة الحياة ألا تؤدي الكفاءات على المدى القصير- إلى تقويض الأداء على المدى الطويل-.



الخلاصة: التكامل مع الهندسة الكهربائية والميكانيكية باعتباره تخصصًا هندسيًا أساسيًا

يعد تكامل الهندسة الكهربائية والميكانيكية في أنظمة الفولاذ المعيارية تحديًا هندسيًا معقدًا يقع عند تقاطع الهيكل والخدمات والتصنيع. ويعتمد نجاحها على التنسيق المبكر والتصميم القائم على الدقة- والفهم الواضح لتفاعلات النظام.

مع استمرار توسع البناء الفولاذي المعياري، فإن التكامل الفعال في مجال الهندسة الكهربائية والميكانيكية سيحدد بشكل متزايد نجاح المشروع. عندما يتم التعامل مع الهيكل والخدمات كنظام موحد بدلاً من أنظمة منفصلة، ​​فإن المباني الفولاذية المعيارية تحقق إمكاناتها الكاملة من حيث الكفاءة والجودة والموثوقية.
